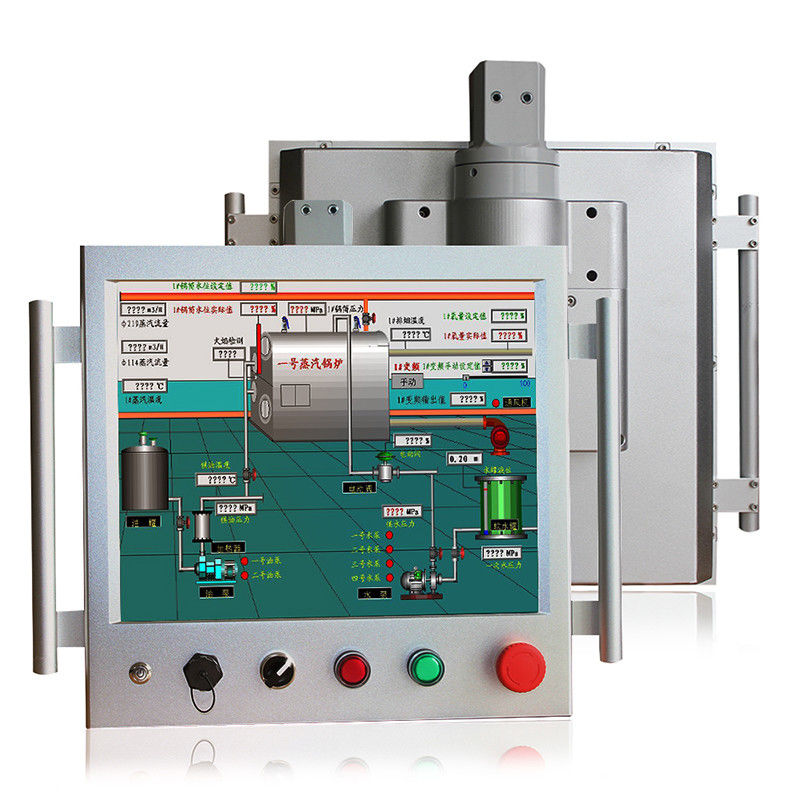

17 PC de panneau de pouce HMI
HMI 17 Inch industrial operation panel pc Fanless and sealed enclosure Cantilever bracket J1900 Feature HMI Touch Panel for use in harsh industrial environments The display is IP65 protected and ideally suited for use in harsh industrial environments. The design of the touch area and button field is designed to avoid unnecessary dirt edges. Depending on the display size, between 6 and 8 pushbuttons can be integrated as indicator lights or operating buttons. Thanks to the
PC de panneau de J1900 HMI
,17 PC de panneau de pouce HMI
HMI parenthèse en porte-à-faux Fanless et scellée J1900 d'opération de 17 pouces de PC industriel de panneau de clôture
Caractéristique
Écran tactile de HMI pour l'usage dans les milieux industriels durs
L'affichage est IP65 protégé et idéalement adapté à l'utilisation dans les milieux industriels durs. La conception du secteur de contact et du gisement de bouton est conçue pour éviter les bords inutiles de saleté. Selon la taille d'affichage, entre 6 et 8 boutons poussoirs peut être intégré comme voyants de signalisation ou boutons le fonctionnement. Grâce au châssis avant interchangeable, les boutons poussoirs peut être rétroadaptée directement aux lieux du client tandis qu'encore en fonction.
S'il y a lieu, un lecteur de RFID, un commutateur principal ou une interface d'USB protégée par IP65 avec le chapeau protecteur peuvent également être employés. Tous les boutons peuvent être librement assignés et sont directement câblés ou reliés au système de contrôle central par l'intermédiaire d'EtherCAT.
1. 17" TFT LED, résolution 1280 x 1024, contact résistif
2. Unité centrale de traitement de la traînée j1900 de baie d'Intel : 2.0GHz, PC de panneau de commande
3. Ports multi pour l'option : VGA/HD-MI/LAN/USB/COM
4. Système d'exploitation : Win7/8/10/Linux/Ubuntu
5. DC12V~24V a entré, (+9V~36V) entrée large de tension facultative
| DCP-J017SAR | ||
| Système | Unité centrale de traitement | Noyau J1900 2.0GHz de quadruple d'Intel Celeron |
| Cachette L2 | 2MB | |
| Jeux de puces | Intel Bay Trail SOC | |
| Mémoire | DDR3L 1333MHz 4GB, jusqu'à 8GB | |
| Disque dur | 1 disque transistorisé du mSATA 32G de x/(disque transistorisé 64G/128G/250G/500G) facultatif | |
| Graphiques | Intel HD Graphics | |
| Réseau | Port 1000 d'Intel 82583V Mbps | |
| Audio | Contrôleur audio de Realtek ACL662 | |
| Système d'opération | Windows7/8/10, Linux, Unix, QNX | |
| I / O | VGA | 1 x VGA/1 x HD-MI |
| LAN | 1 LAN de x | |
| USB | 3 x USB2.0/1 x USB3.0 | |
| Commutateur d'IDEC | Début/choisi/remise/contact "ARRÊT" principal (facultatif) | |
| Réseau sans fil | WiFi + Bluetooth (facultatif) | |
| L'autre interface d'entrée-sortie | 1 commutateur électrique de x | |
| Panneau d'affichage à cristaux liquides | Taille de panneau | 17" mené |
| Résolution | 1280 x 1024 | |
| Allongement | 5:4 | |
| Éclat d'affichage | 400 cd/m2 | |
| Rapport de contraste | 1000:1 | |
| Couleurs | 16.7M, 90% NTSC | |
| Vie de contre-jour | 50000 heures (mn) | |
| Angle de visualisation | 88 / 88/88/88 (CR≥10) (L/R/U/D) | |
| Écran tactile | Type d'écran tactile | contact résistif de 5 fils |
| Transmittance | >85% | |
| Temps de réponse | <5ms> | |
| Dureté extérieure | ≥3H | |
| Tension d'alimentation | C.C 5.0V | |
| La vie de contact | ≧ 1000W | |
| Institutionnel | Matériel | Alliage d'aluminium Shell |
| Couleur | Argenté/noir (facultatif) | |

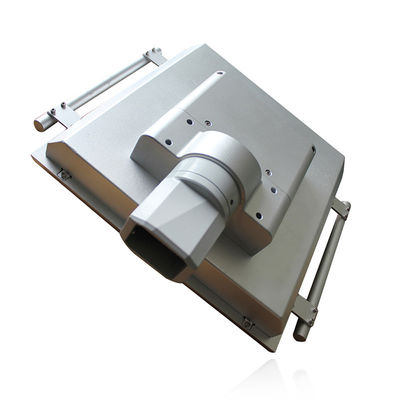

| VESA Mounting | Parenthèse en porte-à-faux | |
| Taux imperméable | IP65 | |
| Dimension de produit | 400 x 390 x 155 millimètres | |
| Taille de coupe-circuit | / | |
| Taille de emballage | 500 x 340 x 450 millimètres | |
| Poids brut | 16,0 KILOGRAMMES | |
| Puissance et environnement | Température de fonctionnement | -10~60°C |
| Température de stockage | -20~80°C (- 22~176°F) | |
| Hygrométrie | 5%~95%@40°C, sans condensation | |
| Chaîne de vibration | 5-500 hertz, 0,026 G2/Hz, 2,16 Grms, X, Y, Z, 1 heure par axe | |
| Bloc d'alimentation externe | C.A. 100 - 240V~50/60Hz, 1.5A | |
| Tension locale | C.C 12V~24V/facultatif (+9V~36V) | |
| Puissance | ≦30W | |
Avantages des solutions d'écran tactile d'automation
1. La construction robuste permet l'utilisation même dans les milieux industriels exigeants.
2. Options fonctionnantes supplémentaires par les boutons librement assignables.
3. La lèvre de cachetage IP65 empêche l'entrée de la saleté et des liquides.

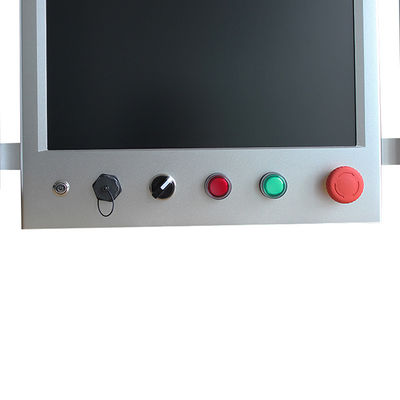

Configuration de la tâche de bouton
L'utilisation d'une bande à bouton-poussoir augmente les possibilités pour la fonctionnalité d'opération de machine encore autre. Excepté l'arrêt d'urgence, les boutons poussoirs peuvent être individuellement assignés selon vos conditions. Vous définissez quelle couleur les boutons devraient avoir et quelle étiquetage doit être appliqué. Un lecteur de RFID et une prise protégée d'USB sont disponibles du côté gauche. Sur demande, nous pouvons intégrer votre logo de société dans la bande de bouton.
FAQ
1. Q : Êtes-vous un fabricant ou une société commerciale ?
: Nous sommes un fabricant professionnel avec plus de 10 ans d'expérience dans le domaine d'automation industrielle.
2. Q : Fournissez-vous ODM/OEM ou service adapté aux besoins du client ?
: Oui, nous soutenons le service d'OEM&ODM, vous laissons obtenir les produits que vous voulez exactement.
3. Q : Quelles certifications avez-vous ?
: Il y a CE, RoHS, certificats de FCC, d'IP68, d'IP69K, etc..
4. Q : De quelle longueur est-elle la garantie ?
: Notre usine a promis que la garantie est de 1 an.
5. Q : Quel est le délai d'exécution ?
: 3 Business Day pour l'ordre d'échantillons, 15 Business Day pour la production en série.
6. Q : Quel est le MOQ ?
: L'essai d'échantillon est acceptable, le prix est négociable pour la commande en gros.
